产品概要

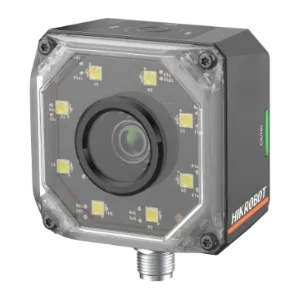

Hikrobot海康威视 ID3016一款紧凑型固定式工业读码器，基于嵌入式深度学习平台。采用模块化设计，读码效果出色，机械对焦版本调试简便，自动偏光特性外加光源分路可控，可广泛地应用在工业自动化读码场景。双边侧腰线结果指示灯，读码OK/NG状态多角度可视,单一线缆提供丰富IO接口，可接入多路输入、输出信号。14颗LED复合光源，支持分组灵活搭配。
优秀Sensor选型，高速采集优质图像
单一线缆提供丰富IO接口，可接入多路输入、输出信号
外置防水调试按钮，支持外部手动触发
顶部环形指示灯，快速观察工作状态
双边侧腰线结果指示灯，读码OK/NG状态多角度可视
模块化光源设计，分路可控，替换便捷
| 基本规格 | |
| 型号 | MV-ID3016PM-12M-WBN |
| 名称 | 12mm镜头160W分辨率工业智能读码器(V2.0) |
| 条码类别 | 一维码:Code 39,Code 93,Code 128,CodaBar,EAN,ITF25,MATRIX25,MSI,CODE11,INDUSTRIAL25,CHINAPOST等 二维码:QR Code,Data Matrix等 堆叠码:PDF417等 |
| 最大处理帧率 | 60 fps |
| 最大读取速度 | 84个码/秒 |
| 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 3.45 μm×3.45 μm |
| 靶面尺寸 | 1/2.9” |
| 分辨率 | 1408×1024 |
| 曝光时间 | 16 μs ~ 1 sec |
| 增益 | 0 ~ 40 dB |
| 黑白/彩色 | 黑白 |
| 通讯协议 | SmartSDK,TCP Client,Serial,FTP,TCP Server,Profinet,MELSEC,Ethernet/IP,ModBus,Fins,SLMP |
| 数据接口 | Fast Ethernet(100 Mbit/s) |
| 数字I/O | 17-pin M12接口提供电源和I/O:包含3路非隔离输入(LineIn 0/1/2),3路非隔离输出(LineOut 3/4/5),1路RS232输入,1路RS232输出 支持通过顶部按钮触发设备 |
| 供电 | 24 VDC |
| 最大功耗 | 20 W@24 VDC(启用自带补光灯) |
| 焦距 | 12 mm |
| 镜头接口 | M12-Mount,机械对焦 |
| 镜头罩 | 透明镜头罩, 可选购全偏振、半偏振镜头罩 |
| 光源 | 聚光白光,可选购聚光红光/蓝光/红外,广角白光/蓝光/红光 |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG |

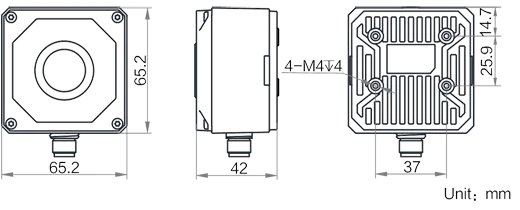

| 外形尺寸 | 65.2 mm×65.2 mm×42 mm |
| 重量 | 约250 g |
| IP防护等级 | IP67(正确安装适当镜头防水罩的情况下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~95%RH无冷凝 |
| 软件 | IDMVS |
| 认证 | CE, RoHS, KC |
